為什么普通電纜用做拖鏈電纜會很快斷芯

文章出處：www.tuhs.net 作者：BCC玖泰電纜時間：2024-07-09 08:17:06 瀏覽量：返回上一頁

我們經常在拖鏈中看到普通電纜被當作拖鏈電纜來使用，也有人經常將普通電纜RVV，RVVP，RVVSP稱作拖鏈電纜。普通電纜是否可用做拖鏈電纜呢？

答案顯然是不可以，普通電纜用做拖鏈電纜會很快斷芯。

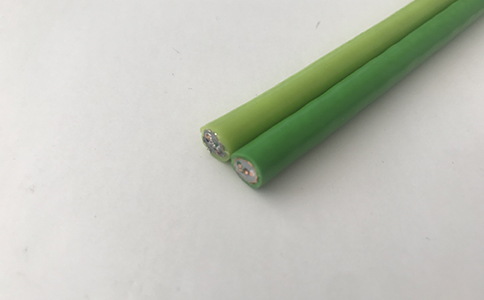

先來看一看，普通電纜與拖鏈電纜的區別，四大差別決定了普通柔性電纜不能代替拖鏈電纜使用：導體的結構不同，絕緣材料不同，成纜方式不同，護套材質及擠出工藝不同。

1、導體結構

拖鏈電纜常用的導體一般為0.1/0.14/0.19mm的多股無氧銅絲短節距精絞而成（大平方拖鏈電纜導體還會采用特殊分組絞合，保證電纜彎曲使用過程中電纜導體的斷裂或位移）；普通電纜導體一般為0.2/0.25無氧銅絲絞合而成。從導體來看，TRVV拖鏈電纜柔軟性能更好。

2、絕緣材質

拖鏈電纜導體一般采用特殊改性彈性體丁晴/汽車料/TPE/PE等材質，根據不同的使用環境選取不同的絕緣材質，保證電纜柔軟的同時，更大程度的提升電纜在特定使用環境在的性能；RVV電纜絕緣材質一般為普通PVC材質；

3、成纜方式

拖鏈電纜在成纜的時候采取短節距層絞，防扭結構分層、分組式間隙填充、対絞+復絞等多種成纜方式，保證電纜圓整的同時，使得電纜芯線緊湊，不易松動；普通柔性電纜成纜截距大，芯線易松動；

4、護套材質及擠出工藝

材質上講：拖鏈電纜，一般采用特殊改性彈性體丁晴作為電纜的護套材質，這種電纜護套具有柔軟、耐磨、耐候、抗撕裂等基本性能；普通柔性電纜一般是采用普通PVC材質作為電纜的護套，其性能較TRVV拖鏈電纜所用護套材質，具有一定的差異；

護套成型方式：拖鏈電纜采用全擠壓式或半擠壓式成型電纜護套，電纜緊湊，彎曲過程中芯線不易松動；普通柔性電纜采用套管式護套，電纜芯線在彎曲過程中容易出現松動。

同時，拖鏈電纜是需要高頻移動彎曲使用的，電纜在拖鏈系統中頻繁彎曲受力移動。普通電纜在這樣的環境下工作運行，因彎曲受力，纜芯受壓而整體承受拉力。剛開始使用的是由，由于電纜材料本身的彈性，電纜尚能隨著拖鏈、坦克鏈正常彎曲運轉，但運行一段時間后，電纜同樣由于材料的原因，會因過度受力而導致長久變形，且不能恢復。經過這種特殊的擠壓過程，纜芯形成不同的受壓和拉伸區域，易產生起旋現象，電纜隨時可能會斷芯。

在拖鏈系統中，電纜頻繁彎曲受力移動。普通電纜在這樣的環境下運行，因彎曲受力，纜芯受壓而整體承受拉力。最初由于材料的彈性，電纜尚能正常工作，但運行一段時間后，材料會因過度受力而導致永久變形。經過這種特殊的擠壓過程，纜芯形成不同的受壓和拉伸區域，易產生起旋現象，電纜隨時可能會斷芯。

因此，根據拖鏈系統特殊的運行環境，拖鏈電纜需要特別設計。

問
通過電纜的拖鏈彎曲次數能夠判別拖鏈電纜好壞嗎？

答
需要分情況，具體問題具體分析。同一廠家生產的拖鏈電纜，通過電纜的拖鏈彎曲次數或許能夠判別拖鏈電纜好壞。但不同廠家生產的拖鏈電纜就不好判斷了，電纜的拖鏈彎曲測試是動態的環境下進行，若要將不同品牌高柔性電纜的拖鏈彎曲次數進行比較，須構建相同的測試環境。
問
RVVY是拖鏈電纜嗎？

答
嚴格意義上來說，RVVY不是拖鏈電纜。RVVY全稱是耐油聚氯乙烯護套非屏蔽軟電纜（60227 IEC 75），執行國家標準GB/T5023-2008。
