如何選擇拖鏈電纜規格型號

文章出處：www.tuhs.net 作者：BCC玖泰電纜時間：2024-07-11 08:09:22 瀏覽量：返回上一頁

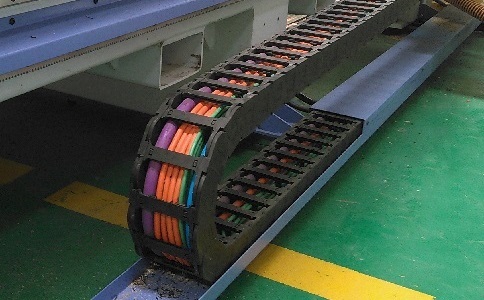

現如今在各種工業設備以及電力場所當中都會應用到拖鏈電纜，這種電纜zui大的特點就是它的柔韌性很好，耐彎曲，耐磨，若與標準電纜拖鏈組合使用，既能方便進行整理，又能更加有效地延長其使用壽命。

正確選擇拖鏈電纜規格型號，對于延長電纜使用壽命及設備正常運轉至關重要。

拖鏈電纜國家標準

由于我國沒有為拖鏈電纜制訂相應的國家標準和行業標準，因此，每個拖鏈電纜生產廠家所生產的拖鏈電纜都有各自的企業標準。

拖鏈電纜表示方法主要由型號、規格及電壓這三個部分組成。那么，我們從這三個方面來說說，如何選擇拖鏈電纜規格型號。

拖鏈電纜如何選型

生產的標準不同，拖鏈電纜的型號也不同。諸多的生產廠家，諸多的型號，為技術人員選擇型號增加了難度。實際上，我們只需提供幾個電纜技術參數，也可輕松選擇拖鏈電纜型號。

1、行程距離，即拖鏈運動部分的長度。
2、速度，即拖鏈電纜的zui大移動速度。
3、加速度，即拖鏈電纜的zui大加速度。
4、彎曲半徑，即拖鏈電纜的zui小彎曲半徑（關于拖鏈電纜的彎曲半徑的更多內容，可參考《拖鏈電纜彎曲半徑怎樣計算》。）
5、使用環境，拖鏈電纜所處的應用環境。
6、是否需要屏蔽，可根據現場環境干擾的強弱，來選擇屏蔽的類型。

將上述幾個參數提交給玖泰拖鏈電纜銷售人員，即可為您選擇出合適的拖鏈電纜型號。

拖鏈電纜規格選擇

拖鏈電纜規格是由額定電壓、芯數及標稱截面組成。

電線及控制電纜等一般的額定電壓為300/300V、300/500V、450/750V；中低壓電力電纜的額定電壓一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）kv、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。玖泰拖鏈電纜的額定電壓一般有300/300V、300/500V、0.6/1KV。

電線電纜的芯數根據實際需要來定，一般電力電纜主要有1、2、3、4、5芯，電線主要也是1～5芯，控制電纜為1～60芯。玖泰拖鏈電纜的芯數一般為1～40芯。

標稱截面是指導體橫截面的近似值。為了達到規定的直流電阻，方便記憶并且統一而規定的一個導體橫截面附近的一個整數值。我國統一規定的導體橫截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。這里要強調的是導體的標稱截面不是導體的實際的橫截面，導體實際的橫截面許多比標稱截面小，有幾個比標稱截面大。

雖然我國的拖鏈電纜沒有相應的國家標準，但是想要選擇合適的拖鏈電纜型號規格也很簡單，只需提供：行程距離，速度，加速度，彎曲半徑，使用環境，是否需要屏蔽，額定電壓、芯數及標稱截面等參數。

問
為什么拖鏈電纜的拖鏈彎曲次數那么卷？

答
一種比較熱門并且很多人都認可的拖鏈電纜識別方法，是導致拖鏈電纜的拖鏈彎曲次數內卷的主要原因--拖鏈電纜的拖鏈彎曲次數越高越好。拖鏈電纜能達到的拖鏈彎曲次數由所在的環境、彎曲半徑、行程、速度或頻率等多種因素決定。條件嚴苛，拖鏈耐彎曲次數就低，條件寬松，拖鏈耐彎曲次數就高，相對于卷材料，卷工藝，卷品質，卷拖鏈彎曲次數比較容易。
問
高柔線就是指高度柔軟的電纜嗎？

答
高柔線不是高度柔軟的電纜。顧名思義，人們往往會認為高柔性就是特別軟，并且越軟越好，因此，一些廠商正是利用了這一點，用超高柔軟度的普通電纜來冒充拖鏈電纜。高柔線的“柔”真正的意義是柔韌而非柔軟。
