電纜的外徑決定了拖鏈電纜的zui小彎曲半徑，從而也決定了拖鏈的彎曲半徑。wVv高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

拖鏈彎曲半徑的計算取決于以下兩個要素：wVv高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 1、通常情況下，zui大的直徑或厚度及zui硬的電纜決定了zui大允許的zui小彎曲半徑；
• 2、可獲取的安裝空間決定了允許的彎曲半徑（在拖鏈安裝空間有限的情況下）。

彎曲半徑的計算方法：wVv高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 電纜：國產拖鏈電纜的彎曲半徑是其zui大外徑的7.5倍左右；進口拖鏈電纜的彎曲半徑是其zui大外徑的6倍左右；
• 油管：油管的彎曲半徑是其zui大外徑的12倍左右；
• 水管和氣管：水管和氣管的彎曲半徑是其zui大外徑的10~12倍左右；

在拖鏈中的電纜、油管、水管和氣管選定后，拖鏈的彎曲半徑也就確定了。wVv高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

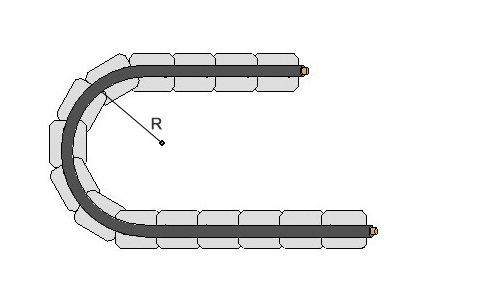

H為拖鏈的實際安裝高度，L為拖鏈厚度尺寸，R為拖鏈的彎曲半徑。wVv高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

拖鏈彎曲半徑R≥(H-L)/2wVv高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

在拖鏈安裝空間有限的情況下，先確定了拖鏈zui大彎曲半徑R≤(H-L)/2，然后再選擇合適的拖鏈電纜、油管、水管和氣管。wVv高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 問

  為什么號稱幾百萬次的拖鏈電纜幾天就斷線了？

  答

  拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數，是在特定實驗條件下得出的，并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時，電纜的拖鏈彎曲次數就高；反之，當設備環境較為惡劣時，可能導致電纜的拖鏈彎曲次數極速下降。

• 問

  拖鏈電纜和普通電纜的區別？

  答

  拖鏈電纜和普通電纜的主要區別在于拖鏈電纜適用于移動使用及運動環境，而普通電纜則適用于固定敷設。
